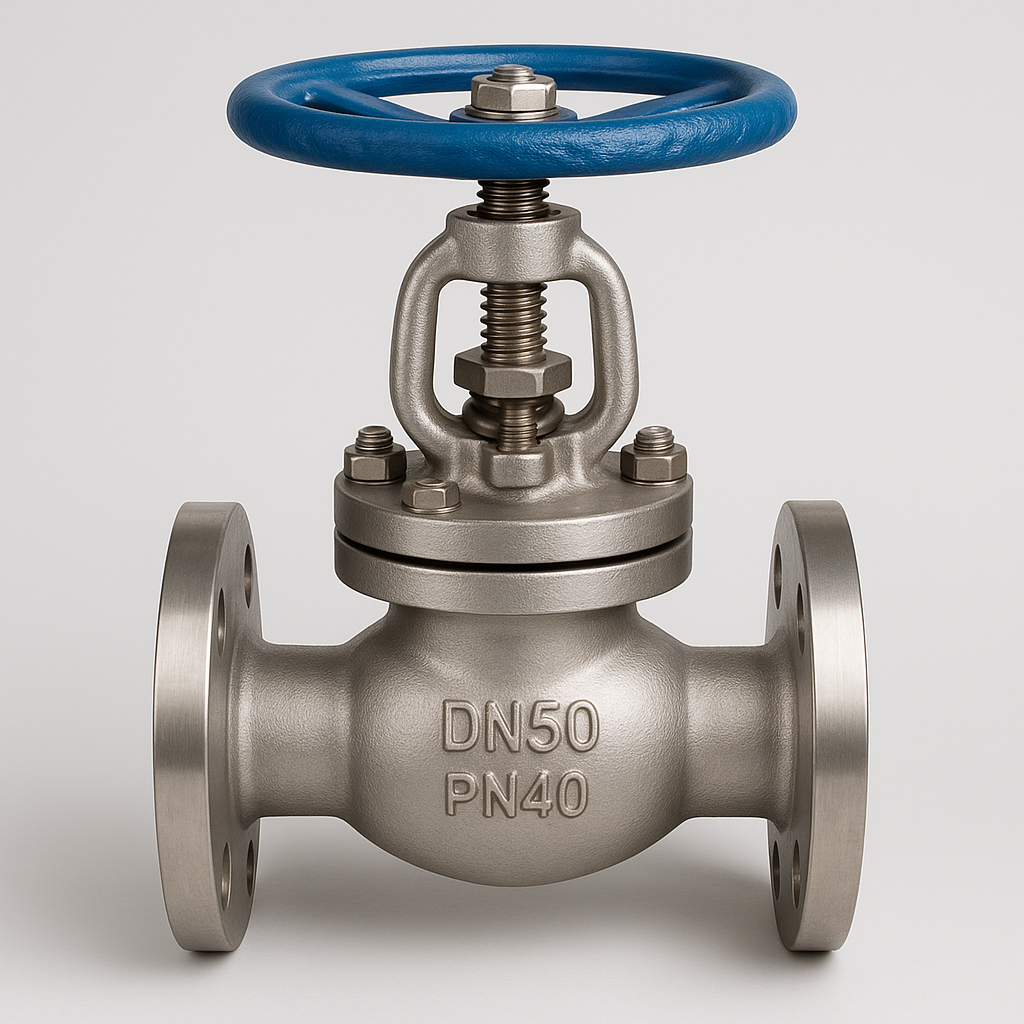

Запорный клапан (Globe valve)

Запорный клапан (Globe Valve): Полное руководство по стандартам API, ANSI, DIN

1. Общее описание и принцип действия
Запорный клапан Globe Valve — это тип промышленной трубопроводной арматуры, предназначенный для:

• Точного регулирования расхода среды

• Полного перекрытия потока

• Дросселирования рабочей среды

Принцип действия: Затвор перемещается параллельно оси потока, перекрывая проходное сечение. Конструкция корпуса (S-образная или Z-образная) обеспечивает высокую точность управления.

2. Конструктивные особенности

Основные компоненты:

• Корпус (литой, кованый или сварной)

• Затвор (золотник) конической или тарельчатой формы

• Седло

• Шпиндель (выдвижной или невыдвижной)

• Сальниковое уплотнение

• Маховик или привод

3. Классификация по типам

По конструкции корпуса:

• Стандартные (прямоточные) — базовое исполнение

• Угловые — изменяют направление потока на 90°

• Смесительные (Y-образные) — для смешения сред

По типу затвора:

• Тарельчатые

• Конические (игольчатые)

• Сферические

4. Международные стандарты

API (American Petroleum Institute)

• API 602 — Стандарт на компактные стальные запорные клапаны

• API 603 — Клапаны из коррозионностойких сталей

• API 600 — Стальные задвижки с фланцевыми соединениями

• API 598 — Испытания клапанов

ANSI (American National Standards Institute)

• ANSI B16.34 — Требования к корпусам клапанов

• ANSI B16.10 — Размеры лицевых поверхностей

• ANSI B16.5 — Фланцы и фланцевые соединения

DIN (Deutsches Institut für Normung)

• DIN 3356 — Запорные клапаны с фланцевыми соединениями

• DIN 3202 — Параметры и материалы

• DIN EN 12516 — Прочностные расчеты

5. Технические характеристики

Рабочие параметры:

• Диаметры: DN 15 — DN 400 (½" — 16")

• Давление: PN 10 — PN 400 (Class 150 — 2500)

• Температура: -196°C до +600°C

Материалы исполнения:

• Углеродистая сталь (WCB, WCC)

• Нержавеющая сталь (CF8, CF8M)

• Легированная сталь (WC6, WC9)

• Сплавы на основе никеля

6. Преимущества и недостатки

Преимущества:

• Высокая точность регулирования

• Хорошая герметичность

• Быстрое срабатывание

• Ремонтопригодность

• Широкий диапазон рабочих параметров

Недостатки:

• Высокое гидравлическое сопротивление

• Ограничения по вязким средам

• Сложная конструкция корпуса

7. Области применения

Основные отрасли:

• Нефтегазовая промышленность

• Химическая и нефтехимическая промышленность

• Энергетика (ТЭС, АЭС)

• Судостроение

• Водоподготовка и ЖКХ

8. Особенности монтажа и эксплуатации

Монтажные требования:

• Установка с учетом направления потока

• Правильная затяжка фланцевых соединений

• Обеспечение доступа для обслуживания

Эксплуатационные рекомендации:

• Регулярная проверка сальникового уплотнения

• Смазка резьбовых соединений

• Контроль герметичности

9. Маркировка и сертификация

Обязательная маркировка:

• Номинальный диаметр (DN)

• Номинальное давление (PN)

• Материал корпуса

• Направление потока

• Знак стандарта

10. Тенденции развития

Современные направления:

• Применение композитных материалов

• Внедрение smart-технологий

• Улучшение уплотнительных систем

• Оптимизация гидравлических характеристик

Заключение
Запорные клапаны Globe Valve остаются критически важным элементом промышленных трубопроводных систем. Соответствие международным стандартам API, ANSI и DIN гарантирует их надежную работу в самых требовательных условиях. Правильный выбор, монтаж и обслуживание обеспечивают длительный срок службы и безопасность технологических процессов.
