Прокладки ASME B 16.20

Прокладки ASME B16.20:

1. Область применения стандарта
ASME B16.20 охватывает прокладки для фланцевых соединений по стандартам ASME B16.5, ASME B16.47 и API 6A. Стандарт применяется для:

• Нефтегазовой промышленности

• Химических производств

• Энергетического оборудования

• Промышленных трубопроводов

2. Типы прокладок по ASME B16.20

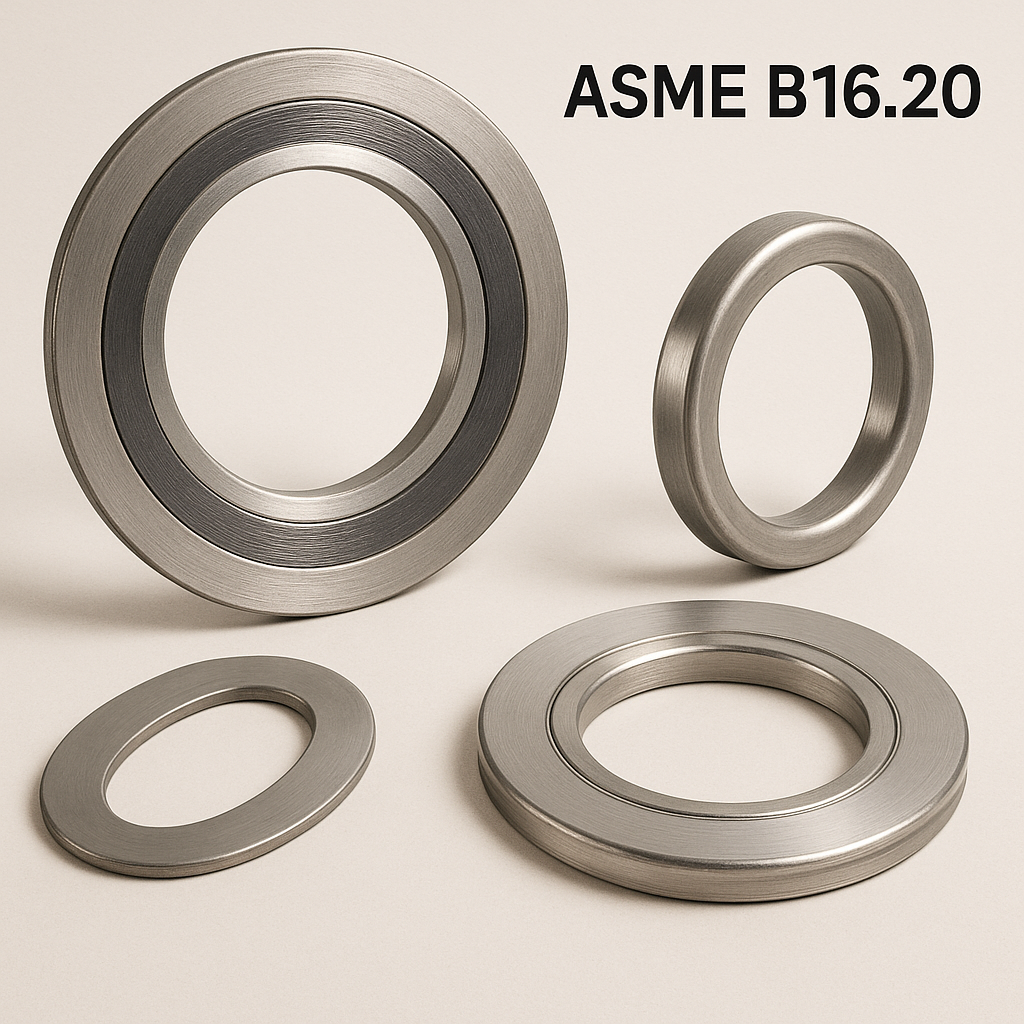

2.1. Спирально-навитые прокладки (Spiral Wound Gaskets)

• Конструкция: металлическая лента + наполнитель

• Материалы ленты:

  • Нержавеющая сталь 304, 316, 321

  • Сплавы Inconel, Monel, Hastelloy

• Наполнители:

  • Графит (до 1000°C)

  • PTFE (до 260°C)

  • Мика/керамическое волокно

• Конструктивные элементы:

  • Центрирующее кольцо (Centering Ring)

  • Уплотняющие кольца (Sealing Rings)

  • Направляющее кольцо (Guide Ring)

2.2. Металлические прокладки с наполнителем (Metal Jacketed Gaskets)

• Типы конструкций:

  • Двойная оболочка (Double Jacket)

  • Оребренные (Corrugated)

  • Плоские с покрытием

• Материалы:

  • Мягкая сталь

  • Нержавеющая сталь

  • Медь и алюминий

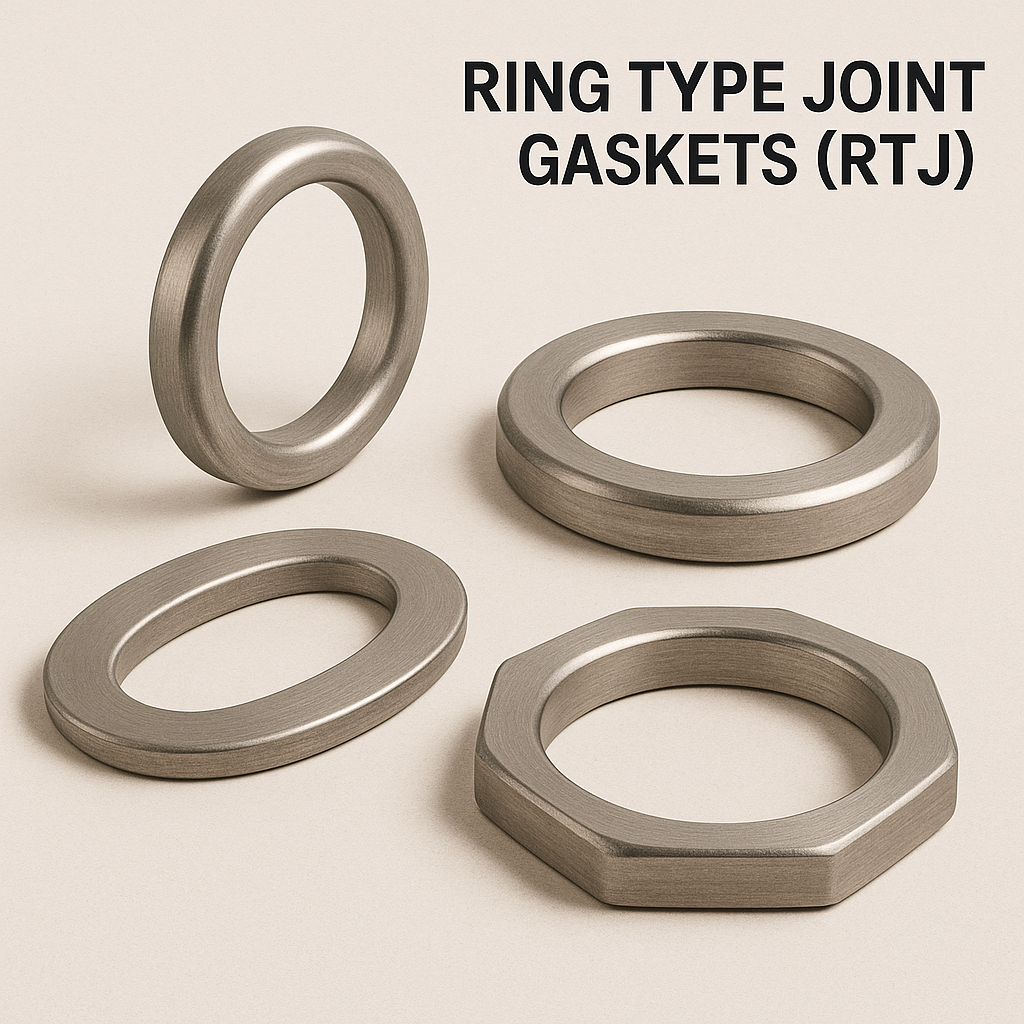

2.3. Прокладки для соединений с кольцевым пазом (Ring Joint Gaskets)

• Типы:

  • R - Овальные

  • RX - Самозатирающиеся

  • BX - Для высоких давлений

• Материалы:

  • Мягкая сталь

  • Нержавеющая сталь 316

  • Сплав Inconel 600

3. Технические характеристики

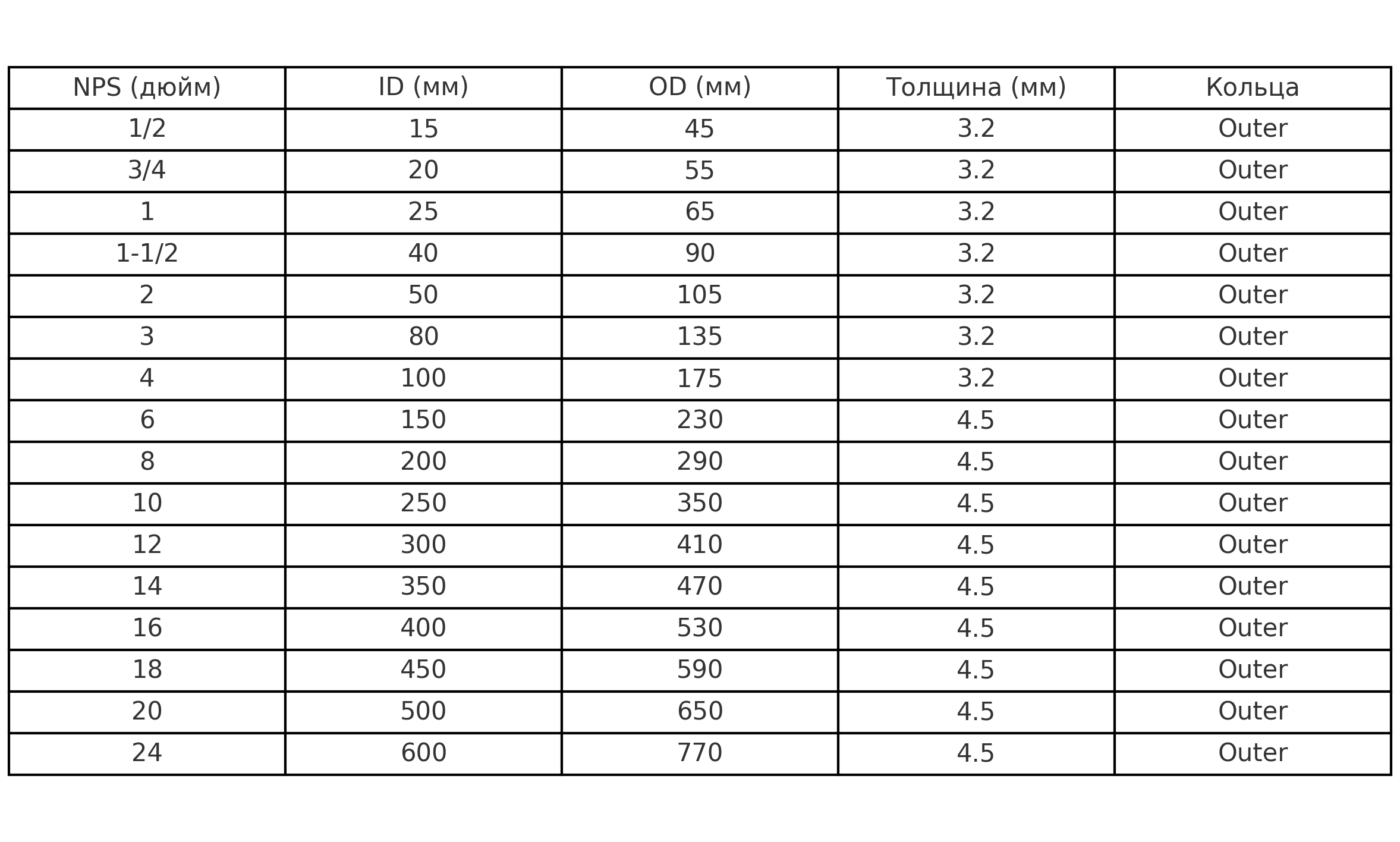

3.1. Размерные параметры:

• Диапазон диаметров: DN15 - DN2000 (½" - 80")

• Классы давления: 150, 300, 400, 600, 900, 1500, 2500

• Толщины: 3.2 мм, 4.5 мм, 6.5 мм

3.2. Рабочие параметры:

• Температура: -200°C до +1000°C

• Давление: до 2500 PSI (Class 2500)

• Совместимые фланцы: ASME B16.5, ASME B16.47

4. Материалы исполнения

4.1. Металлические компоненты:

• Углеродистая сталь

• Нержавеющая сталь AISI 304, 316, 321

• Никелевые сплавы (Inconel, Monel)

• Медь и алюминий

4.2. Наполнители:

• Графит (расширенный, терморасширенный)

• PTFE (политетрафторэтилен)

• Керамические волокна

• Слюда (мика)

5. Конструктивные особенности

5.1. Маркировка и идентификация:

• Обязательная маркировка по ASME B16.20

• Указание материалов ленты и наполнителя

• Размеры и класс давления

• Номер партии и дата производства

5.2. Контроль качества:

• Визуальный осмотр

• Измерение геометрических параметров

• Испытания на сжатие и восстановление

• Анализ материалов

6. Монтаж и эксплуатация

6.1. Правила монтажа:

• Очистка поверхностей фланцев

• Правильная центровка

• Поэтапная затяжка болтов

• Контроль момента затяжки

6.2. Особенности эксплуатации:

• Совместимость с рабочими средами

• Температурные расширения

• Циклические нагрузки

• Коррозионная стойкость

7. Преимущества и ограничения

7.1. Преимущества:

• Высокая надежность уплотнения

• Устойчивость к температурным перепадам

• Долгий срок службы

• Широкий диапазон применений

7.2. Ограничения:

• Высокая стоимость

• Требовательность к качеству поверхностей

• Необходимость квалификации персонала

8. Сертификация и контроль

8.1. Обязательные испытания:

• Тесты на сжатие-восстановление

• Испытания на термостойкость

• Проверка на герметичность

• Коррозионные испытания

8.2. Документация:

• Сертификат соответствия

• Паспорт продукции

• Отчеты об испытаниях

• Инструкции по монтажу

9. Тенденции развития

9.1. Новые материалы:

• Наноструктурированные наполнители

• Композитные материалы

• Высокотемпературные полимеры

9.2. Конструктивные улучшения:

• Оптимизация геометрии

• Улучшенные системы центровки

• Интеллектуальные прокладки с датчиками

10. Практические рекомендации

10.1. Выбор прокладки:

• Анализ рабочих условий

• Подбор материалов

• Определение размеров

• Выбор типа конструкции

10.2. Срок службы:

• Правильный монтаж

• Регулярный осмотр

• Своевременная замена

• Учет цикличности нагрузок

Стандарт ASME B16.20 гарантирует надежность и безопасность фланцевых соединений в различных отраслях промышленности. Правильный выбор, монтаж и обслуживание прокладок обеспечивают длительную и безаварийную работу оборудования.
